КОМПАС-3D

Компас от компании Аскон является наверное старейшей системой автоматизированного проектирования на российском рынке. И отсчитывает свою историю с 1989 года.

Как водится, компания, помимо платного ПО, предоставляет достаточно широкий комплект программ для использования в ознакомительных и образовательных целях. Большая зеленая кнопка вверху как раз ведет на страничку, где есть ссылки для скачивания и описание продуктов

Как видим КОМПАС-3D представлен аж в трех экземплярах:

• КОМПАС-3D LT

  Ограниченная по функционалу версия КОМПАС-3D. Судя по тому, что в имени архива указано V12, в то время как актуальной является уже 24-я версия, можно предположить, что продукт не развивается. Плюс в файле readme указан 2010 год.

• КОМПАС-3D Учебная версия

  Позиционируется как версия предназначенная для обучения. Для использования студентами и школьниками на личных компьютерах. Имеет собственный формат файлов, несовместимый со стандартным форматом КОМПАС-3D.

• КОМПАС-3D Home

  На самом деле эта версия платная. Но цена с моей точки зрения очень гуманная. К покупке предлагается лицензия на 1 год. Позволяет создавать как чертежи, так и трехмерные модели. Есть поддержка 3D-печати. Предназначена для домашнего использования в некоммерческих целях.

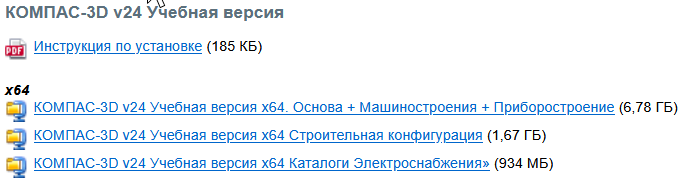

Рассмотрим процесс установки учебной версии. Чтобы скачать установочный дистрибутив, необходимо указать имя и e-mail, после чего вас перебросит на страничку, где можно скачать несколько дистрибутивов для установки с разными модулями.

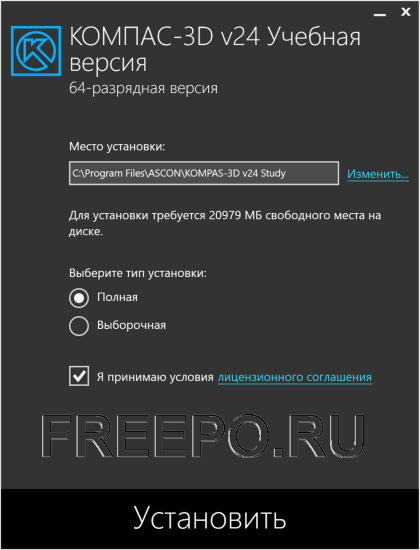

Дистрибутив для машиностроения - это образ диска iso, а два других - zip архивы. Версия для машиностроения является базовой, а дистрибутивы в архивах расширяют базовую версию. Соответственно устанавливать надо дистрибутив из образа iso. А два других опционально, по необходимости. Современные версии Windows позволяют работать с образами дисков без установки дополнительного ПО. Как видим, для установки требуется достаточно много свободного места. Порядка 20 гигабайт.

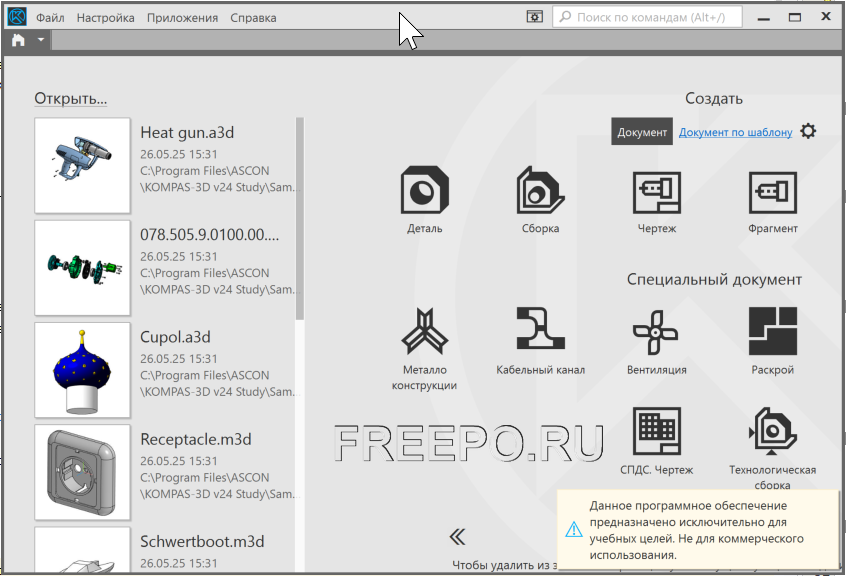

Процесс установки стандартный. Правда достаточно долгий в силу большого объема. Окно программы при первом запуске выглядит следующим образом:

Из левой панели можно открыть примеры 3D-моделей. А из верхней создать новые файлы требуемого формата.

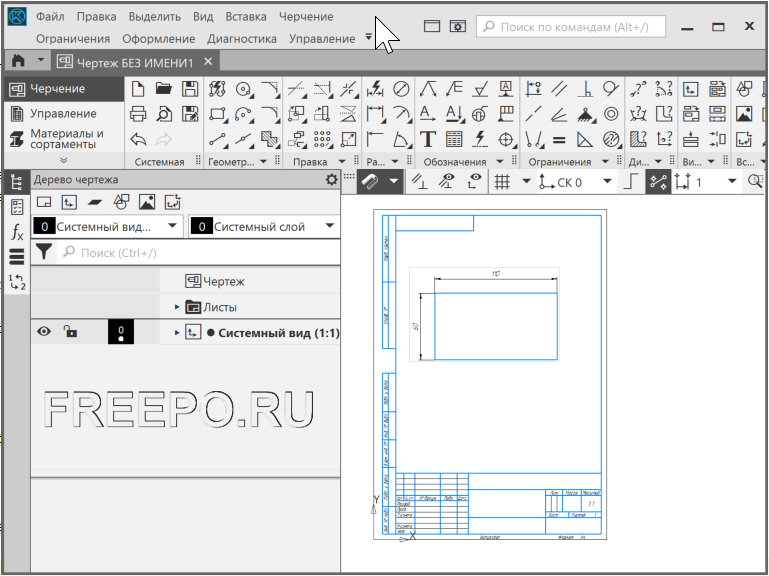

Безусловно, одной из сильнейших сторон компаса является поддержка отечественных стандартов. Так, при создании нового чертежа, он сразу создается с основной рамкой в соответствии с ГОСТ. Шрифты и размеры также проставляются по ГОСТ из коробки. В то время как в импортных программах CAD все это требует дополнительной и зачастую неочевидной настройки.
